金相分析軟件功能概要
一、基本功能：
《金相分析軟件系統》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：將金相顯微鏡下的金屬組織特征圖傳輸至電腦顯示屏，利用此套軟件對該金相圖片進行相關處理和分析(如組織評級)，并得到相關檢驗結果。
該軟件的主要功能如下：
⒈自動評級：
本軟件以檢驗標準為依據，開發出了百余個類別近四百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。本軟件模塊的評級方式有以下三種：
自動評級：軟件可自動得出最終分析結果；
輔助評級：軟件可得出和分析結果有一定聯系的參數；
比較評級：將采集下來的試樣圖像和標準圖庫進行比較，人工作出結果判斷。
⒉新建報告：
可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。
⒊打開報告：
打開并瀏覽已經保存的報告文件。
⒋幾何測量：
本軟件提供了"直線"、"矩形"、"圓"、"多邊形"、"角度"等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。
⒌查看圖庫：
用戶可選擇查看軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。
⒍定倍打印：
可一次裝入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。
部分評級模塊參考：
|
模塊名稱
|
功能說明
|
|
【001】金屬平均晶粒度測定…GB 6394-2002
|
自動評級
|
|
【010】鑄造鋁銅合金晶粒度測定…GB 10852-89
|
|
【019】珠光體平均晶粒度測定…GB 6394-2002
|
|
【062】金屬的平均晶粒度評級…ASTM E112
|
|
【074】黑白相面積及晶粒度評級…BW 2003-01
|
|
【149】彩色試樣圖像平均晶粒度測定…GB 6394-2002
|
輔助評級
|
|
【304】鎢、鉬及其合金的燒結坯條、棒材晶粒度測試方法（面積法）
|
自動評級
|
|
【305】鎢、鉬及其合金的燒結坯條、棒材晶粒度測試方法（切割線法）
|
自動評級
|
|
【322】銅及銅合金_平均晶粒度測定方法…YS/T 347-2004
|
自動評級
|
|
【002】非金屬夾雜物顯微評定…GB 10561-89
|
自動評級
|
|
【252】鋼中非金屬夾雜物含量的測定標準評級圖顯微檢驗法…GB/T 10561-2005/ISO 4967:1998
|
|
【003】貴金屬氧化亞銅金相檢驗…GB 3490-83
|
自動評級
|
|
【004】脫碳層深度測定…GB 224-87
|
輔助評級
|
|
【130】脫碳層深度測定2…GB 224-87
|
|
【005】鐵素體晶粒延伸度測定…GB 4335-84
|
自動評級
|
|
【006】工具鋼大塊碳化物評級…GB 4462-84
|
自動評級
|
|
【007】不銹鋼相面積含量測定…GB 6401-86
|
自動評級
|
|
【008】鑄鐵共晶團數量測定…GB 7216-87
|
自動評級
|
|
【056】貝氏體含量測定…GB 7216-87
|
|
【058】石墨分布形狀…GB 7216-87
|
比較評級
|
|
【059】石墨長度…GB 7216-87
|
輔助評級
|
|
【065】珠光體片間距…GB 7216_87
|
|
【066】珠光體數量…GB 7216_87
|
自動評級
|
|
【067】灰鑄鐵過冷石墨含量…SS 2002-01
|
|
【185】碳化物分布形狀…GB 7216-87
|
比較評級
|
|
【186】碳化物數量…GB 7216-87
|
自動評級
|
|
【187】磷共晶類型…GB 7216-87
|
比較評級
|
|
【188】磷共晶分布形狀…GB 7216-87
|
|
【189】磷共晶數量…GB 7216-87
|
自動評級
|
|
【190】基本組織特征…GB 7216-87
|
比較評級
|
|
【235】石墨長度（自動分析）…GB 7216-87
|
自動評級
|
|
【251】灰鑄鐵多圖多模塊評級：石墨分布＆石墨長度＆基體組織＆共晶團
|
自動評級
|
|
…….( 百余個類別近四百余種金相標準體系，這里不一一列舉)
|
|
二、系統運行環境
電腦推薦配置：CPU：奔騰4型，主頻1.7G以上；內存：512M及以上；硬盤：C盤可用空間1G以上，軟件（推薦）安裝在C盤；顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色；
攝像裝置：300萬像素或以上的CCD攝像頭以及數碼相機均可。
軟件運行環境：Windows XP。
三、系統組成：
⒈軟件程序（光盤）；
⒉加密狗：USB型；
⒊文字資料：《使用說明書》（光盤上有WORD文檔）。

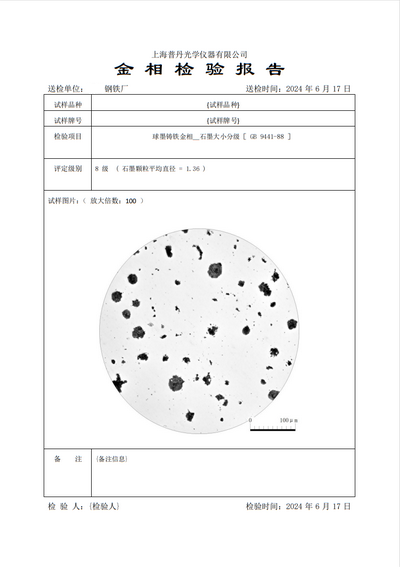

四、球墨組織評級報告案例：
